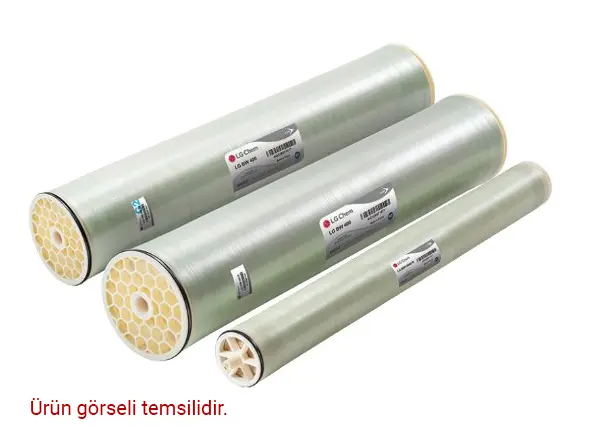

LG BW 4040 UES Membran – Brakish Su RO Sistemlerinde Ultra Düşük Enerjiyle Yüksek Performans
LG BW 4040 UES Membran, düşük tuzluluklu brakish su kaynaklarında ters ozmoz (RO) ile yüksek kalitede permeat üretmek için geliştirilmiş ultra düşük enerji sınıfı bir membran elemanıdır. LG Chem NanoH2O altyapısına dayanan Thin Film Nanocomposite (TFN) aktif tabaka, düşük besleme basınçlarında dahi yüksek su geçirgenliği hedefler. Bu sayede, doğru ön arıtma ve uygun işletme parametreleri ile enerji tüketimini azaltmaya, pompa yükünü düşürmeye ve toplam işletme maliyetini (OPEX) optimize etmeye yardımcı olur.
UES serisi, özellikle basınç maliyetinin belirleyici olduğu içme-kullanma suyu hazırlama, proses suyu üretimi ve kuyu suyu arıtımı gibi uygulamalarda tercih edilir. Stabil tuz reddi ve düşük kirlenme eğilimi, performans sürekliliği açısından önemli avantaj sağlar.
Öne Çıkan Avantajlar
- Ultra düşük enerji yaklaşımı: Düşük basınçta yüksek permeat debisi ile enerji tüketimini düşürmeye destek olur.
- Yüksek tuz reddi: Stabilize tuz reddi %99,0, minimum tuz reddi %98,0 değerleri ile iletkenlik kontrolünü kolaylaştırır.
- TFN aktif tabaka: Yüksek geçirgenlik ve kirlenmeye karşı daha dayanıklı çalışma karakteri hedefler.
- 4040 standart form faktörü: 4” basınç kapları ve kompakt RO skid tasarımlarıyla uyumlu, yaygın ve esnek entegrasyon.
- Kararlı proses suyu kalitesi: Belediye ve endüstriyel uygulamalarda süreklilik gerektiren hatlar için uygundur.
Teknik Veriler ve Tasarım Notları
Aşağıdaki değerler veri sayfası test koşullarına dayalı nominal bilgilerdir. Gerçek performans; besleme suyu TDS’i, sıcaklık, geri kazanım, SDI, pH, ön arıtma seviyesi ve kimyasal şartlandırmaya göre değişebilir. Elemanlar arası permeat akışında veri sayfası değerinin en az %85’i düzeyinde varyasyon görülebilir.
| LG BW 4040 UES Membran Teknik Verileri | |
|---|---|
| Membran tipi | İnce Film Nanokompozit (TFN) ters ozmoz elemanı |
| Aktif membran alanı | 85 ft² (7,9 m²) |
| Ürün suyu debisi (Permeate Flow) | 2.700 GPD (10,2 m³/gün) |
| Stabilize tuz reddi | %99,0 |
| Minimum tuz reddi | %98,0 |
| Besleme spacer kalınlığı | 28 mil |
| Test koşulları | 500 ppm NaCl, 25°C, 100 psi (6,9 bar), pH 7, geri kazanım %15 |
Boyutlar ve Mekanik Uyum
Standart 4040 boyutu sayesinde kompakt RO sistemlerinde, mobil arıtma ünitelerinde ve proses suyu hatlarında yaygın olarak kullanılır. Boyutsal değerler referans amaçlıdır; montaj ve basınç kabı uyumluluğu için proje bazlı kontrol önerilir.
- Uzunluk: 1.016 mm (40 in.)
- Dış çap: 100 mm (3,9 in.)
- Giriş bağlantısı (C): 19 mm (0.75 in.)
- Çıkış bağlantısı (D): 29 mm (1.1 in.)
- Ağırlık: 4,0 kg
İşletme Limitleri ve Koruyucu Şartlar
Membran ömrünü korumak ve stabil performans almak için limit değerlere uyum kritik önemdedir. Özellikle oksidanlar (serbest klor) ve yüksek SDI; geri dönüşü zor hasar ve hızlı kirlenme oluşturabilir.
- Maksimum uygulanan basınç: 600 psi (41 bar)
- Maksimum serbest klor: < 0,1 ppm
- Maksimum işletme sıcaklığı: 45°C
- pH aralığı (sürekli / temizlik): 2–11 / 2–12
- Maksimum bulanıklık: 1,0 NTU
- Maksimum SDI (15 dk): 5.0
- Maksimum besleme debisi: 16 gpm (3.6 m³/h)
- Maksimum basınç düşümü (eleman başına): 15 psi (1,0 bar)
Hangi Uygulamalar İçin Uygun?
- Brakish kuyu/yeraltı suyu arıtımı: Düşük-orta TDS aralığında enerji verimli RO tasarımları.
- Belediye suyu ileri arıtımı: İletkenlik, tat-koku ve çözünmüş tuz kontrolü gereken hatlar.
- Endüstriyel proses suyu hazırlama: Kazan besi, yıkama hatları, genel proses suyu gibi kalite stabilitesi istenen uygulamalar.
Sıkça Sorulan Sorular
LG BW 4040 UES membran neden “ultra düşük enerji” olarak sınıflandırılır?
UES serisi, düşük besleme basınçlarında yüksek su geçirgenliği hedefleyen TFN yapısı sayesinde aynı permeat debisini daha düşük basınçta elde etmeye yardımcı olur. Bu yaklaşım, uygun tasarım ve işletme koşullarında pompa enerji tüketimini ve buna bağlı işletme maliyetlerini azaltmayı destekler.
Serbest klor limiti neden < 0,1 ppm olmalıdır ve nasıl kontrol edilir?
RO membranların aktif tabakası oksidanlara karşı hassastır. Serbest klor, membran yapısında oksidatif hasara yol açarak tuz reddinin düşmesine ve geri dönüşü olmayan performans kaybına neden olabilir. Bu nedenle besleme suyunda deklorinasyon (örneğin uygun kimyasal şartlandırma) ve sürekli klor ölçümü ile kontrol sağlanmalıdır.
SDI 5,0 ve bulanıklık 1,0 NTU sınırları pratikte ne ifade eder?
SDI ve bulanıklık, besleme suyunun askıda katı ve kolloidal kir yükünü gösterir. SDI ≤ 5,0 ve bulanıklık ≤ 1,0 NTU hedefi; membran yüzeyinde hızlı tıkanma, kanal daralması ve basınç düşümü artışı riskini azaltmaya yardımcı olur. Bu değerler genellikle doğru kartuş filtrasyon, multimedya filtrasyon ve gerekirse koagülasyon/aktif karbon gibi ön arıtma adımlarıyla sağlanır.
Bir elemanda maksimum basınç düşümü (ΔP) 1,0 bar aşılırsa ne yapılmalıdır?
ΔP artışı genellikle kirlenme, partikül birikimi veya biyolojik oluşum belirtisidir. Öncelikle ön arıtma performansı (filtreler, dozajlar, SDI) kontrol edilmeli; ardından üretici limitleri içinde uygun kimyasal temizlik (CIP) prosedürü değerlendirilmelidir. Sürekli yüksek ΔP ile işletme, membran hasarı ve enerji tüketiminde artışa yol açabilir.
